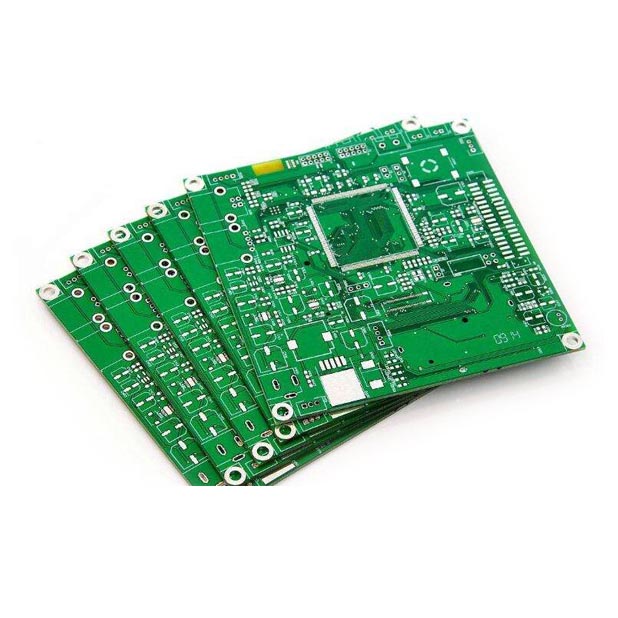

Viacvrstvové DPS (doska s tlačenými obvodmi) sa široko používa na zapojenie a pripojenie obvodov s viacerými vrstvami v elektronických zariadeniach. Medzi jej hlavné použitia patrí, ale nie sú obmedzené na nasledujúce body:
Po prvé, viacvrstvové PCB umožňuje zložitejší návrh obvodov v obmedzenom priestore. Zvýšením počtu vrstiev môžu dizajnéri usporiadať obvody a signály medzi rôznymi vrstvami, tým aj
Zníženie vzájomnej interferencie a zlepšenie integrity signálu. Toto je obzvlášť dôležité v vysokorýchlostných a vysokorýchlostných aplikáciách, ako sú počítače, komunikačné vybavenie a špičková spotrebná elektronika.
Po druhé, pri poskytovaní elektrickej izolácie,Násobenie pevného PCBmôže tiež účinne znížiť celkovú veľkosť a hmotnosť dosky obvodu. Pre malé elektronické zariadenia, ako sú smartfóny, tablety a zabudované zariadenia, môžu viacvrstvové PCB podporovať zložité funkcie bez toho, aby zaberali príliš veľa miesta, čo pomáha navrhovať ľahšie a prenosnejšie výrobky.
Okrem toho viacvrstvové PCB tiež zvyšujú flexibilitu výrobného procesu. Dizajnéri môžu distribuovať rôzne funkčné moduly v rôznych vrstvách, aby sa uľahčilo následné montáž a testovanie. Najmä v oblastiach, ako je automobilový priemysel, lekárska elektronika a priemyselná kontrola, ktoré si vyžadujú spoľahlivosť a stabilitu, vysoké trvanlivosť a výhody zapojenia s vysokou hustotouNásobenie pevného PCBsú obzvlášť významné.
Najväčší rozdiel medziNásobenie pevného PCBDosky a jednostranné a obojstranné dosky sú pridanie vnútornej energie a pozemných vrstiev. Siete napájania a pozemnej siete sú smerované hlavne na vrstvu napájania. Na viacvrstvových doskách DPS je vodivý kov na oboch stranách každej vrstvy substrátu a špeciálne lepidlá sa používajú na spájanie dosiek a medzi každou doskou existuje izolačný materiál. Viacvrstvové zapojenie PCB je však založené hlavne na horných a spodných vrstvách, doplnených strednou vrstvou zapojenia. Návrh tuhých dosiek DPS Multiply Layer je preto v podstate rovnaký ako metóda návrhu obojstranných dosiek. Kľúčom je to, ako optimalizovať zapojenie vnútornej elektrickej vrstvy, aby sa zabezpečilo primerané zapojenie dosky obvodu. Nevyhnutný produkt multifunkčného vývoja, veľkej kapacity a malého objemu.
DPS je doska obvodu vyrobená podobným spôsobom ako tlač, takže bežné PCB sú spojené v niekoľkých vrstvách a každá vrstva má izolačný substrát na izoláciu živice a vrstvu kovových obvodov. Najzákladnejšia DPS je rozdelená do 4 vrstiev. Horné a spodné obvody sú funkčné obvody, ktoré usporiadajú najdôležitejšie obvody a komponenty a stredné dva obvody sú mleté vrstvy a výkonové vrstvy. Výhodou je, že môže urobiť korekcie signálnych línií a lepšieho interferencie štítu. Všeobecne povedané, 4 vrstvy sú dostatočné na normálnu prevádzku DPS, takže takzvané 6 vrstiev, 8 vrstiev a 10 vrstiev v skutočnosti pridáva viac vrstiev obvodu na zlepšenie elektrickej kapacity DPS, to znamená kapacita tlaku.
Zvýšenie počtu vrstiev PCB preto znamená, že vo vnútri je možné navrhnúť viac obvodov. Kedy pre pamäť potrebujete zvýšiť počet vrstiev PCB? Podľa vyššie uvedeného je to samozrejme, keď je elektrická energia PCB príliš silná alebo príliš vysoká. Kedy je napätie a prúd pamäte PCB najsilnejšie? Hráči, ktorí hrali pretaktovanie, budú vedieť, že ak chce pamäť dosiahnuť lepší výkon, musí byť pod tlakom, aby sa zvýšila prevádzková frekvencia. Preto pre nás nie je ťažké dospieť k záveru, že keď je možné pamäť použiť pri vysokej frekvencii alebo pretaktovanej.
